QX Serie

Die innovative QX-Serie (EC Akku Schrauber) zeigt, dass ein intelligentes Werkzeug ein Werk von Grund auf verändern kann, und zwar durch die Verbesserung von Prozesssicherheit, hohen Bedienkomfort und Datenkommunikation. Zugleich sorgen diese Werkzeuge für höhere Produktivität, niedrigere Kosten und hohe Produktqualität am Ende der Montagelinie – all das zu einem bezahlbaren Preis.

Multifunktionsdisplay-Modul

• benutzerfreundliches Display
zur Ergebnisanzeige und
Programmierung
• bis zu acht programmierbare
Schraubkonfigurationen
• speichert Zyklusdaten für bis
zu 1.200 Schraubvorgänge

patentierter Messwertgeber

• hochgenaue
Drehmomentmessung für
einen optimalen Schraubzyklus
• Programmierbar, Drehmoment und Drehwinkel gesteuert.
• fortschrittliche Strategien
wie Winkelkontrolle,
vorherrschendes Drehmoment
und Drehmomentüberwachung

Leistungsmanagement

• hochgenaue Antriebssteuerung
für präzise Verschraubungen
• überwacht Drehmoment,
Winkel und Antriebsstrom und
übermittelt Ergebnisdaten
• keine teure externe Steuerung
mehr erforderlich


Effizienz

• Steuerung des
Gleichstromantriebs anhand
von programmierbaren
Drehmoment-, Winkel- und
Geschwindigkeitsprofilen
• Spannungsmodulierung vom
Li-Ion-Akku für optimale
Performance

Kommunikation

• optionale Funktion zur
drahtlosen Übertragung (Funk) von
Ergebnisdaten an das Prozess-
Kommunikationsmodul (PCM)
• Das PCM überträgt die Daten
per Ethernet, Feldbus oder I/O
in die Datenbank oder das
Montageliniensteuersystem

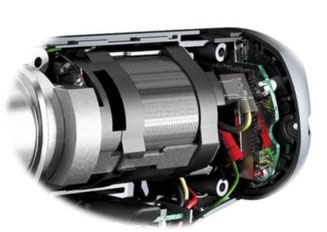

Langlebigkeit

• steuert den Präzisionsantrieb
der QX-Serie
• keine Kohlebürsten, die
verschleißen und Rückstände
hinterlassen können
• effizienter Magnetantrieb auf
der Basis von seltenen Erden,
ausgelegt für über eine Million
Zyklen



Hier erfahren Sie mehr über unsere Gesteuerten Akkuschrauber. Kontaktieren Sie uns für ein Angebot oder eine Vorführung.

Präzisions Akkuschrauber
Modell Werkzeugkategorie Drehmoment (Nm)
QXC2PT04PQ4 Gesteuerter Akku-Pistolenschrauber 1/4" Schnellwechselfutter 0,8 - 4
QXC2PT04PS4 Gesteuerter Akku-Pistolenschrauber 1/4" Vierkant 0,8 - 4
QXC2PT04PS6 Gesteuerter Akku-Pistolenschrauber 3/8" Vierkant 0,8 - 4
QXC2PT08PQ4 Gesteuerter Akku-Pistolenschrauber 1/4" Schnellwechselfutter 1,6 - 8
QXC2PT08PS4 Gesteuerter Akku-Pistolenschrauber 1/4" Vierkant 1,6 - 8
QXC2PT08PS6 Gesteuerter Akku-Pistolenschrauber 3/8" Vierkant 1,6 - 8
QXC2PT12PQ4 Gesteuerter Akku-Pistolenschrauber 1/4" Schnellwechselfutter 2,4 - 12
QXC2PT12PS4 Gesteuerter Akku-Pistolenschrauber 1/4" Vierkant 2,4 - 12
QXC2PT12PS6 Gesteuerter Akku-Pistolenschrauber 3/8" Vierkant 2,4 - 12
QXC2PT18PQ4 Gesteuerter Akku-Pistolenschrauber 1/4" Schnellwechselfutter 3,6 - 18
QXC2PT18PS6 Gesteuerter Akku-Pistolenschrauber 3/8" Vierkant 3,6 - 18
QXX2PT04PQ4 Gesteuerter Funk-Akku-Pistolenschrauber 1/4" Schnellwechselfutter  0,8 - 4
QXX2PT04PS4 Gesteuerter Funk-Akku-Pistolenschrauber 1/4" Vierkant  0,8 - 4
QXX2PT04PS6 Gesteuerter Funk-Akku-Pistolenschrauber 3/8" Vierkant  0,8 - 4
QXX2PT08PQ4 Gesteuerter Funk-Akku-Pistolenschrauber 1/4" Schnellwechselfutter  1,6 - 8
QXX2PT08PS4 Gesteuerter Funk-Akku-Pistolenschrauber 1/4" Vierkant 1,6 - 8
QXX2PT08PS6 Gesteuerter Funk-Akku-Pistolenschrauber 3/8" Vierkant 1,6 - 8
QXX2PT12PQ4 Gesteuerter Funk-Akku-Pistolenschrauber 1/4" Schnellwechselfutter 2,4 - 12
QXX2PT12PS4 Gesteuerter Funk-Akku-Pistolenschrauber 1/4" Vierkant 2,4 - 12
QXX2PT12PS6 Gesteuerter Funk-Akku-Pistolenschrauber 3/8" Vierkant 2,4 - 12
QXX2PT18PQ4 Gesteuerter Funk-Akku-Pistolenschrauber 1/4" Schnellwechselfutter 3,6 - 18
QXX2PT18PS6 Gesteuerter Funk-Akku-Pistolenschrauber 3/8" Vierkant 3,6 - 18



Akku Winkelschrauber
Modell Werkzeugkategorie Drehmoment (Nm)
QXC2AT05PQ4 Gesteuerter Akku-Winkelschrauber 1/4" Schnellwechselfutter 1 - 5
QXC2AT10PS6 Gesteuerter Akku-Winkelschrauber  3/8" Vierkant 2 - 10
QXC2AT15PS6 Gesteuerter Akku-Winkelschrauber  3/8" Vierkant 3 - 15
QXC2AT18PQ4 Gesteuerter Akku-Winkelschrauber  1/4" Schnellwechselfutter 3,6 - 18
QXC2AT18PS6 Gesteuerter Akku-Winkelschrauber  3/8" Vierkant 3,6 - 18
QXC2AT27PS6 Gesteuerter Akku-Winkelschrauber  3/8" Vierkant 5,4 - 27
QXX2AT05PQ4 Gesteuerter Funk-Akku-Winkelschrauber  1/4" Schnellwechselfutter 1 - 5
QXX2AT10PS6 Gesteuerter Funk-Akku-Winkelschrauber  3/8" Vierkant 2 - 10
QXX2AT15PS6 Gesteuerter Funk-Akku-Winkelschrauber  3/8" Vierkant 3 - 15
QXX2AT18PQ4 Gesteuerter Funk-Akku-Winkelschrauber  1/4" Schnellwechselfutter 3,6 - 18
QXX2AT18PS6 Gesteuerter Funk-Akku-Winkelschrauber  3/8" Vierkant 3,6 - 18
QXX2AT27PS6 Gesteuerter Funk-Akku-Pistolenschrauber 3/8" Vierkant 5,4 - 27
Winkelschrauber Akku mit großem Drehmoment.
Modell Werkzeugkategorie Drehmoment (Nm)
QXC5AT20PS6 Gesteuerter Akku-Winkelschrauber 3/8" Vierkant 4 - 20
QXC5AT30PS6 Gesteuerter Akku-Winkelschrauber 3/8" Vierkant 6- 30
QXC5AT30PS8 Gesteuerter Akku-Winkelschrauber  1/2" Vierkant 6- 30
QXC5AT35PS6 Gesteuerter Akku-Winkelschrauber  3/8" Vierkant 7 - 35
QXC5AT35PS8 Gesteuerter Akku-Winkelschrauber  1/2" Vierkant 7 - 35
QXC5AT40PS8 Gesteuerter Akku-Winkelschrauber  1/2" Vierkant 8 - 40
QXC5AT80PS8 Gesteuerter Akku-Winkelschrauber  1/2" Vierkant 12 - 80
QXX5AT20PS6 Gesteuerter Akku-Winkelschrauber  3/8" Vierkant 4 - 20
QXX5AT30PS6 Gesteuerter Akku-Winkelschrauber  3/8" Vierkant 6- 30
QXX5AT30PS8 Gesteuerter Funk-Akku-Winkelschrauber  1/2" Vierkant 6- 30
QXX5AT35PS6 Gesteuerter Funk-Akku-Winkelschrauber  3/8" Vierkant 7 - 35
QXX5AT35PS8 Gesteuerter Funk-Akku-Winkelschrauber  1/2" Vierkant 7 - 35
QXX5AT40PS8 Gesteuerter Funk-Akku-Winkelschrauber  1/2" Vierkant 8 - 40
QXX5AT80PS8 Gesteuerter Funk-Akku-Winkelschrauber 1/2" Vierkant 12 - 80
Download
QX Serie
Programmierbare Akkuschrauber bis 80Nm.p
Adobe Acrobat Dokument 2.4 MB
Download
FAQ QX Serie
Die häufigsten Fragen kurz und bündig beantwortet
FAQ QX Serie.pdf
Adobe Acrobat Dokument 169.1 KB

Sonderlösungen: Sprechen Sie uns einfach an!

Akkuschrauber Flachabtrieb

Industrie 4.0



Genauigkeit:
• Der von Ingersoll Rand patentierte geschlossene Regelkreislauf mit Drehmoment- und Drehwinkelsensor
ist das Herzstück des Werkzeugs. Dieser ermöglicht ein präzises Drehmoment und genaue, nachverfolgbare
Ergebnisse – höchste Präzision, da wo sie gebraucht wird.


Steuerung:
• Ein Multifunktionsdisplay-Modul ermöglicht eine schnelle Programmierung jedes Werkzeugs der QX-Serie
und liefert direktes Feedback zu jeder Verschraubung.
• Jedes Werkzeug bietet acht programmierbare Konfigurationen für Drehmoment, Winkel und Geschwindigkeit.
Ein Werkzeug ersetzt damit acht andere, was Kosten spart und für einen aufgeräumten Montageplatz sorgt.


Komfort:
• Kompakt, leicht und ergonomisch ausbalanciert. Der Monteur kann ohne Aufwand präzise arbeiten.
• Akkubetrieben und kompakt. Die QX-Serie ist auf einen sicheren und
sauberen Betrieb ausgelegt.


Kommunikation:
• Eine drahtlose Kommunikationsoption für das von Ingersoll Rand entwickelte Prozess-Kommunikationsmodul

(PCM) ermöglicht die Integration von Werkzeug und Montagelinie in ein anlagenumspannendes Netzwerk.
• Datenverwaltung, Prozesssteuerung und Anpassung von Werkzeugkonfigurationen in Echtzeit über Ethernet,
Feldbus oder I/O.
